当台积电宣布，3nm工艺进入量产阶段之时，整个半导体行业都不禁为之屏息。这不仅是一次制程节点的跃迁，更是如同一场精密到原子级别的变革。
而苹果A18芯片的登场，让这场革命的战果变得触手可及——在晶体管密度提升了20%，功耗却直降了30%这样的突破性数据背后，隐藏着移动芯片设计哲学的一次根本性转变。
图片来源百度百科

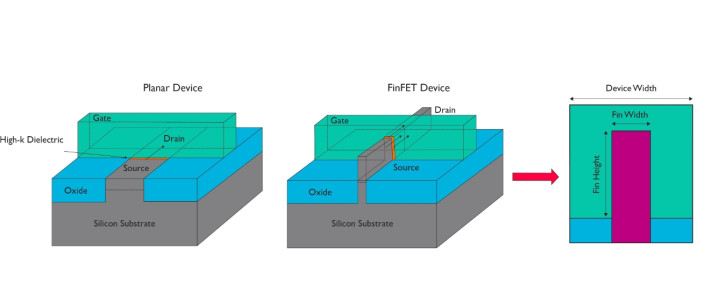

这场技术跃迁究竟如何重塑行业格局？我们需要从一块指甲盖大小的芯片说起。在台积电的3nm工艺体系中，FinFET架构的优化，可称得上是画龙点睛之笔。
通过缩减接触栅极间距，（CPP的三个核心参数——栅极长度、接触间隔厚度以及接触宽度），工程师们在纳米尺度的战场上硬是开辟出了新的战场。
低介电常数间隔物的应用让寄生电容大幅降低，自对准接触技术则将接触电阻压缩到前所未有的水平。这些看似晦涩的技术术语，最终都转化为A18芯片上那些惊人的性能数字：CPU单核性能提升15%，GPU性能飙升40%，而功耗却同比例下降。这种能效比的质变，让移动设备首次具备了挑战桌面级处理器的底气。
图片来源百度百科
苹果的设计理念，在A18芯片里体现得淋漓尽致。6核的CPU架构，从表面上看比较保守，实际上其中蕴含了不少精妙之处：2颗性能核心加上4颗能效核心，这样的搭配借助灵活的调节方式，达成了性能与续航之间的完美平衡。凭借这样的构思，芯片不仅在高负载情况下能够提供强劲的算力支撑，而且在日常使用时还能显著减少能耗。因此“性能与能效并重”成为这款芯片最为突出的特点之一。
更值得玩味的是内存带宽17%的提升，这个常被忽视的参数恰恰是AI时代的关键命门。当16核神经网络引擎，以双倍速度处理大型生成模型时，更大的内存带宽，宛如为数据洪流，开启了高速公路。A18 Pro版本，更进一步，6核GPU首次将硬件级光线追踪引入其中，配合35TOPS的神经引擎算力，使得移动端首次达成了实时全局光照渲染——这在过去是台式机显卡的专属领域。
拖来源百度百科
这场技术革命的涟漪效应，远未止步于苹果生态。台积电3nm工艺的产能扩张，正于悄然之间重塑着整个半导体产业链：英特尔将3nm工艺，引入Arrow Lake平台的GPU模块；AMD的Zen 5架构，也已然预留了3nm升级路径。但最引人深思的，是台积电对工艺节点演进路线的重新定义。
从N3E到N3P的迭代中，我们看到的不仅是性能数字的微调，更是对制造良率的极致追求——当竞争对手还在为5nm工艺的良率挣扎时，台积电已经用实际行动作出回应：3nm工艺的良率曲线，正在复刻5nm工艺的成熟轨迹。
图片来源百度百科
站在2025年的时间节点回望，A18芯片的意义早已超越产品迭代本身。它显示移动芯片设计开始进入“微纳革命”的时期。当晶体管尺寸突破3nm的物理界限后，业界关注的主要方面，就会从仅仅的制程数值，转变为对架构创新的探寻，进而引发更深入的变化。
苹果所选择的FinFET架构优化路径，与竞争对手将赌注押在GAA架构上，形成了极为明显的对比。这种技术路线方面的争斗，从本质上来说，是对于摩尔定律未来发展走向的不一样的理解。而台积电3nm工艺的产能爬坡，却为这场争论提供了关键注脚：当单片晶圆价格突破2万美元之时，能够支撑起如此高昂成本的，唯有那些实实在在能改变行业规则的技术突破。
图片来源百度百科
未来的芯片战争，将在原子层级展开新的较量。台积电正在推进的N3X和N2工艺，已经将目光投向背面供电等革命性技术。
但更值得关注的是，A18芯片所展现出的设计理念，正在向整个行业进行渗透：当仅仅只是在追求性能提升，而其边际效应呈现递减态势的时候，究竟该如何通过架构方面的创新，从而实现能效比的那种指数级的跨越呢？或许这才是能够决定下一代芯片霸主地位的关键所在。
在这场没有硝烟的战争中，苹果和台积电已经用A18芯片写下了一个惊叹号，而整个行业，才刚刚开始理解这个惊叹号背后的深意。
